薄膠型聚乙烯管道防腐膠帶是聚烯烴膠粘帶的一種，又名聚乙烯防腐膠粘帶，聚乙烯防腐冷纏帶。
我公司自2001年開始依據SY/T0414技術標準要求生產制造聚乙烯管道防腐膠帶內帶、外帶、補口帶。基材為低密度聚乙烯壓延糙毛膜（片），膠層為高性能丁基橡膠，采用國內無溶劑共擠熱復合工藝制成。聚乙烯防腐膠帶主要用于輸油、輸氣、給排水和化工、城建管網中鋼質管道外壁防腐，與配套底漆使用形成一個優良的防腐蝕保護層。
我公司已有聚乙烯管道防腐膠帶產品二十余年的工廠技術經驗，是國內較早的聚乙烯防腐膠粘帶實力生產廠家。
1、基材與膠層親合力強，在存放時、施工中和使用后不會出現脫膠分層現象。
2、膠層厚薄均勻，初粘性好，內聚力大，與管道表面粘接牢固，密封性好、水蒸氣滲透和吸水性極低；流動性好、自身修復，無長久氣泡存在。
3、無孔洞、耐電壓、絕緣效果好，能夠防止自然條件下的電擊侵害。
4、耐熱老化好，適用溫度范圍大；抗紫外線能力強，適合各種環境條件。
5、強度高、抗沖擊好，有效阻止外部的應力損傷；延伸率適當，不易斷裂，便于機械化和手工使用。
顏色：防腐帶（內帶）黑色，保護帶（外帶）與補口帶黑色、白色、藍色或它色
適用管徑：15~1500mm
膠帶寬度：50~300mm
膠卷長度：15~240m
卷芯尺寸：38mm、76mm 紙芯或硬紙塑料卷芯
包裝：紙箱 Kg/m2
按照客戶需要定制加工
如果您有聚乙烯管道防腐膠帶問題需要了解，請撥打電話：0546-8740309，我公司將提供滿意的服務！
|
項目名稱 |
T 100（內帶） |
T 200 （外帶） |
T 300（補口帶） |
||
|
T-140 T-150 T-160 |
T-240 T-250 T-255 |
T-360 T-380 |
|||
|
膠帶厚度 |
總厚度 |
mm |
0.40 0.50 0.600.70 0.80 |
0.40 0.50 0.55 0.65 0.70 |
0.60 0.80 |
|
基膜厚度 |
mm |
0.22 0.30 0.35 0.40 0.50 |
0.27 0.35 0.40 0.50 0.50 |
0.30 0.40 |
|
|
膠層厚度 |
mm |
0.18 0.20 0.250.30 0.30 |
0.13 0.15 0.15 0.15 0.20 |
0.30 0.40 |
|
|
拉伸強度 |
Mpa |
≥20 |
≥23 |
≥23 |
|
|
斷裂伸長率 |
% |
≥400 |
≥350 |
≥350 |
|
|
剝離強度 |
對底漆鋼材 |
N/cm |
≥28 |
- |
≥28 |
|
對膠帶背材 |
N/cm |
≥8 |
|||
|
電氣強度 |
Mv/m |
≥40 |
|||
|
體積電阻率 |
Ω·m |
＞1.5x1012 |
|||
|
水蒸氣透過率（24h） |
mg/cm2 |
≤0.15 |
≤0.15 |
≤0.15 |
|
|
耐熱老化實2400h |
% |
≥80 |
|||
|
耐紫外光老化168h |
% |
≥85 |
|||
|
吸水率 |
% |
≤0.10 |
|||
|
適用溫度 |
℃ |
-34℃ ～ +75℃ |
|||
?

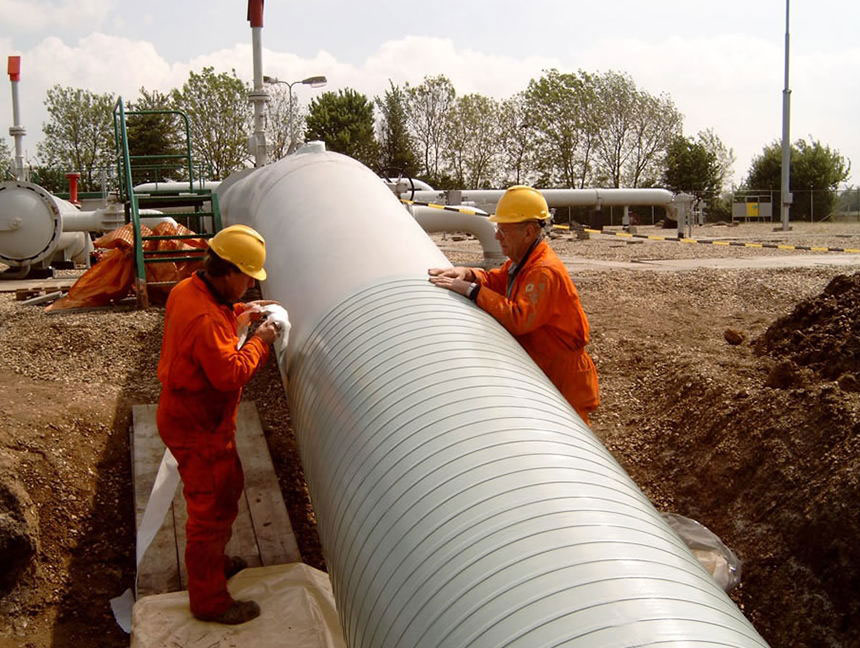

1、對管道表面進行除銹、除焊渣、除毛刺，清油污、清雜物，并保持清潔干燥。符合GB/T 8923要求，手工除銹應達到St3級，機械除銹應達到Sa2.5級。
2、底漆手工或機械涂刷，確保均勻，無漏涂。
3、底漆3～5分鐘表干后即可纏帶，纏繞聚乙烯防腐膠粘帶應符合工程設計防腐層等級及結構要求。
4、選用我公司生產的配套底漆P19。
5、施工溫度：-5～+50℃；禁止雨、雪、霧天濕度＞85%情況下和風沙較大環境下露天施工。
1、防暴曬、防雨淋、防凍保溫、防止壓壞變形。
2、在運輸或存儲中受到-5℃以下暴凍時，需在20℃左右存放48小時，方可使用。
3、應在陰凉，溫度5～30℃，相對濕度＜75%的庫房中存放，并遠離熱源與明火。
4、保質期限12個月。
聯系全民
QQ客服
